SG100-R এক্সটেন্ডেড রেঞ্জ ফিক্সড CH4 ডিটেক্টর
উন্নত স্থির দূরবর্তী গ্যাস সনাক্তকরণ সিস্টেম যা ট্রান্সমিটার এবং সেন্সরের মধ্যে বর্ধিত দূরত্বের ক্ষমতা সহ মিথেন (CH4) পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে।
SG100-R একটি স্থির গ্যাস সনাক্তকরণ সিস্টেম যা RS485 যোগাযোগ ব্যবহার করে সেন্সরকে ট্রান্সমিটার থেকে 1000 মিটার পর্যন্ত পৃথক করে।এই রিমোট-মাউন্ট নকশা আদর্শ যখন পরিমাপ বিন্দু একটি নল ভিতরে হয়, পাইপলাইন, সীমিত স্থান, বা যেখানে গ্যাস বায়ু চেয়ে ভারী - সেন্সর যেখানে বিপদ হয় যায়, যখন ট্রান্সমিটার একটি সুবিধাজনক, নিরাপদ অবস্থান প্রদর্শন দেখার এবং কনফিগারেশন জন্য থাকে.
উদাহরণস্বরূপ মিথেন (সিএইচ 4) গ্রহণ করে, সিস্টেমটি 1% এলইএল রেজোলিউশনের সাথে 0 থেকে 100% এলইএল পরিমাপ করতে একটি অনুঘটক জ্বলন সেন্সর ব্যবহার করে। আউটপুটগুলির মধ্যে 3-ক্যার 4-20mA, RS485 Modbus,এবং তিনটি রিলে (নিম্ন বিপদাশঙ্কা), উচ্চ বিপদাশঙ্কা, ত্রুটি বিপদাশঙ্কা) একটি চৌম্বকীয় wand বা ঐচ্ছিক রিমোট কন্ট্রোল ব্যবহার করে ঘরের খোলার ছাড়া নিরাপদে কনফিগারেশন সঞ্চালিত হয়।ইউনিটটি IECEx/ATEX সার্টিফিকেশন বহন করে (Ex db IIC T6 Gb), আইপি 66 / আইপি 68 সুরক্ষা, এবং একটি শক্ত ডাই-কাস্ট অ্যালুমিনিয়াম হাউজিং (এসএস 316 ঐচ্ছিক) । মাউন্টিং ব্র্যাকেটের সাথে সম্পূর্ণ আসে।
কেন রিমোট সেন্সর স্থাপন গুরুত্বপূর্ণ
ঐতিহ্যগত স্থির সনাক্তকারীগুলি সরাসরি ট্রান্সমিটারের উপর সেন্সরটি মাউন্ট করে - কিন্তু এটি সব পরিস্থিতিতে কাজ করে না। SG100-R এই চ্যালেঞ্জগুলি সমাধান করেঃ
- নল ও পাইপলাইন ইনস্টলেশন- সেন্সরটি বায়ু প্রবাহের ভিতরে রাখুন যখন ট্রান্সমিটারটি সহজেই প্রবেশের জন্য বাইরে থাকে।
- বায়ুর চেয়ে ভারী গ্যাস- এনএইচ৩, এইচ২এস, এবং এইচ২ এর মতো গ্যাসগুলি নিম্ন পয়েন্টগুলিতে বসতে থাকে। সেন্সরটি মেঝের কাছে যায়; নিরাপদ পাঠের জন্য ট্রান্সমিটারটি চোখের উচ্চতায় থাকে।
- দূরের এলাকা- সংকীর্ণ স্থান, জাহাজের মাথা, বা উচ্চতর নল - ঝুঁকিপূর্ণ অঞ্চলে আরোহণ বা প্রবেশ না করে দূরবর্তী সেন্সর অ্যাক্সেস করুন।
- কঠোর সেন্সর পরিবেশ- যদি পরিমাপ পয়েন্টটি ভিজা, ধুলোযুক্ত বা ক্ষয়কারী হয়, তাহলে ট্রান্সমিটারটিকে একটি পরিষ্কার জায়গায় স্থাপন করা যেতে পারে, যা তার সেবা জীবন বাড়ায়।
- সর্বাধিক বিচ্ছেদ দূরত্বঃ 1000 মিটার- ট্রান্সমিটার থেকে আরএস ৪৮৫ সংযোগের মাধ্যমে যোগাযোগ করা হয়।
মিথেন (CH4) সম্পর্কে সংক্ষিপ্ত বিবরণ
মিথেন প্রাকৃতিক গ্যাসের প্রধান উপাদান। এটি বর্ণহীন, গন্ধহীন এবং অত্যন্ত জ্বলনযোগ্য। যখন বায়ুতে এর ঘনত্ব ভলিউম অনুসারে 5% থেকে 15% এর মধ্যে পৌঁছে যায়, তখন এটি বিস্ফোরক হয়ে যায়।মেথেনের নিম্ন বিস্ফোরক সীমা (এলইএল) ৫% ভিওএল, ডিটেক্টরে 100% এলইএল হিসাবে সংজ্ঞায়িত। 0-100% এলইএল পরিমাপ সরাসরি নির্দেশ করে যে বায়ুমণ্ডলটি বিস্ফোরক পরিসরের কাছাকাছি।
সাধারণ মিথেন উত্সঃপ্রাকৃতিক গ্যাস পাইপলাইন, ল্যান্ডফিল্ড, কয়লা খনি, বায়োগ্যাস প্ল্যান্ট, বর্জ্য জল ডাইজেস্টার এবং তেল শোধনাগার।
এসজি১০০-আর বিশেষ করে দূরবর্তী বা কঠিন অ্যাক্সেসযোগ্য স্থানে যেখানে প্রচলিত ডিটেক্টরগুলি সহজেই ইনস্টল বা রক্ষণাবেক্ষণ করা যায় না সেখানে জ্বলনযোগ্য ফুটোগুলির প্রাথমিক সতর্কতা প্রদান করে।
ক্ষেত্রের অ্যাপ্লিকেশন - যেখানে SG100-R চমৎকার
- পাইপলাইন- বায়ুচলাচল বা নিষ্কাশন নল ভিতরে গ্যাস মনিটর; ভিতরে সেন্সর, বাইরের ট্রান্সমিটার।
- ভারী গ্যাস সনাক্তকরণ- এনএইচ৩, এইচ২, এইচ২এস নিচু স্থানে অবতরণ করে; সেন্সর মেঝে স্তরে, ট্রান্সমিটার আরামদায়ক দেখার উচ্চতায়।
- সীমিত স্থান প্রবেশ- ট্যাংক, জাহাজ, বা নিকাশী অভ্যন্তরে সেন্সর; কর্মীদের পর্যবেক্ষণের জন্য নিরাপদে বাইরে অবস্থিত ট্রান্সমিটার।
- ল্যান্ডফিল্ড এবং বায়োগ্যাস প্ল্যান্ট- সংগ্রহের কূপ এবং ডাইজেস্টারগুলিতে মিথেন পর্যবেক্ষণ।
- প্রাকৃতিক গ্যাস কম্প্রেসার স্টেশন- রিমোট সেন্সর ভ্যালভ গর্ত যেখানে অ্যাক্সেস সীমাবদ্ধ।
- তেল ও গ্যাস শোধনাগার- কঠিন প্রবেশাধিকার প্রক্রিয়াকরণ এলাকায় পলাতক নির্গমন পর্যবেক্ষণ।
- বর্জ্য জল চিকিত্সা- ট্যাংকের হেডস্পেসে ডাইজেস্টার গ্যাস (মিথান) পর্যবেক্ষণ।
- কয়লা খনি- রিমোট সেন্সিং রিটার্ন এয়ারওয়েজ বা গোফ এলাকায়।

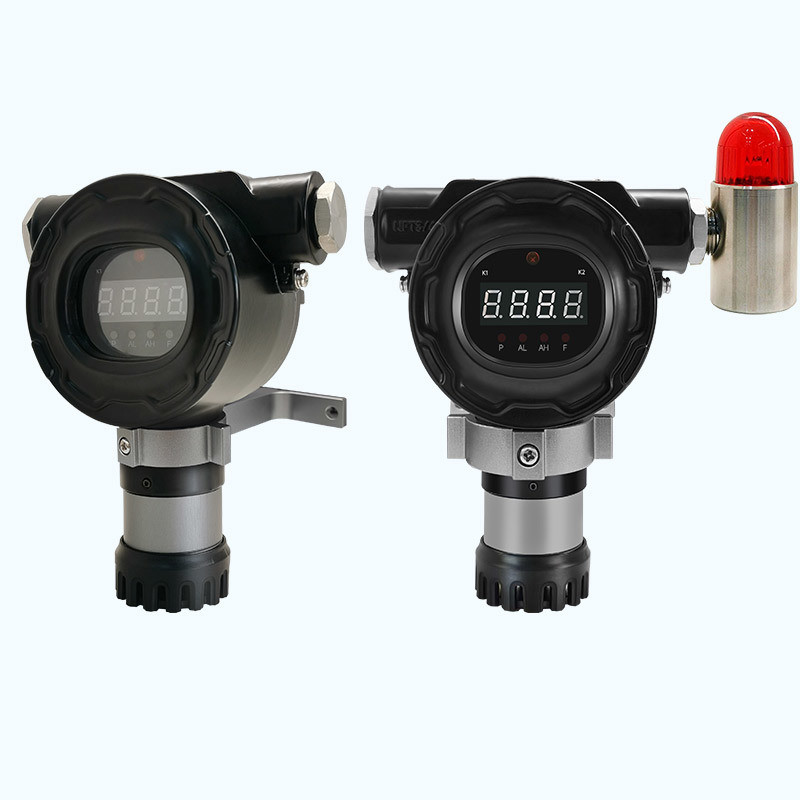

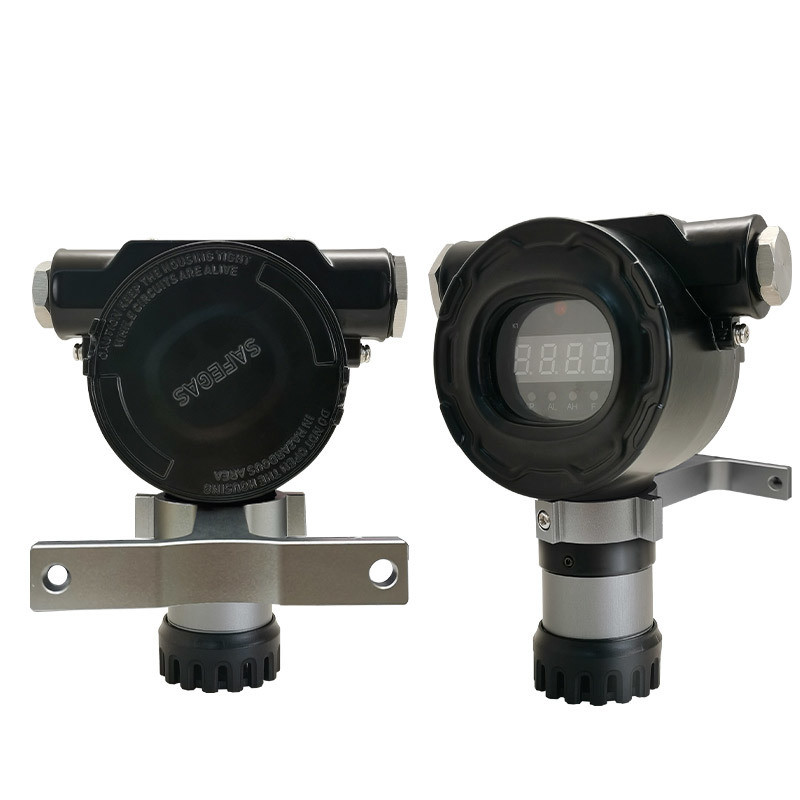

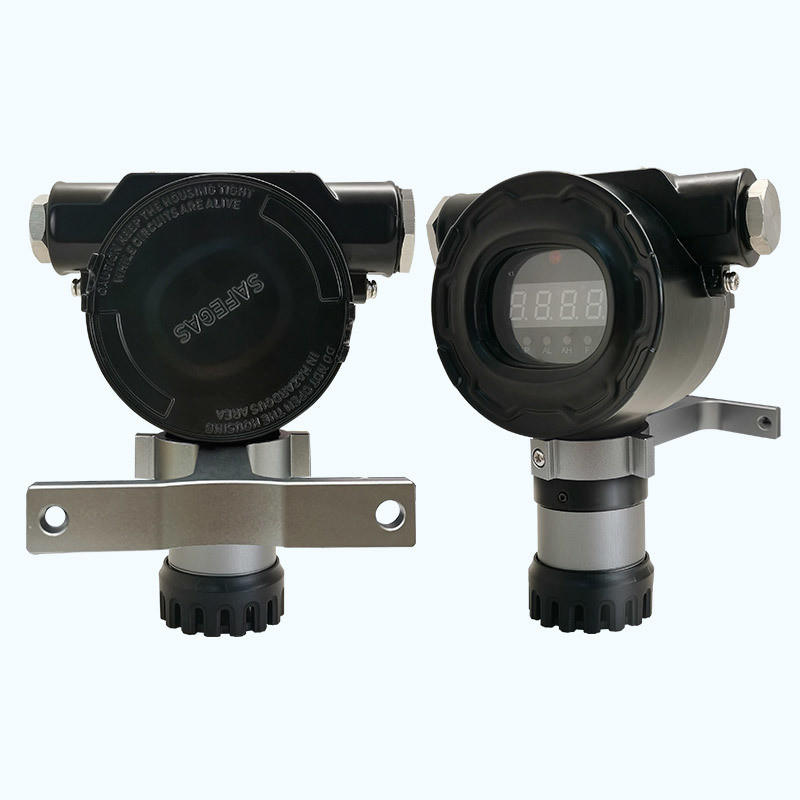

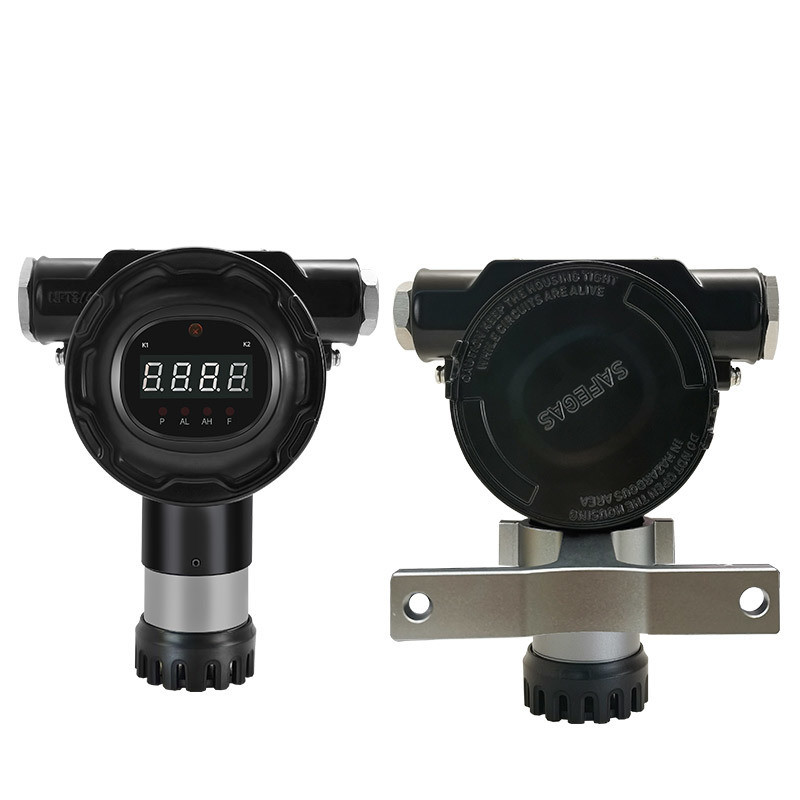

প্রোডাক্টের ছবি
টেকনিক্যাল স্পেসিফিকেশন (CH4, 0-100%LEL)
| প্যারামিটার |
মূল্য |
| লক্ষ্য গ্যাস |
মিথেন (CH4) |
| সনাক্তকরণ নীতি |
ক্যাটালাইটিক জ্বলন |
| পরিমাপ পরিসীমা |
0 - 100%LEL |
| রেজোলিউশন |
১% এলইএল |
| সঠিকতা |
≤ ± 2-5% FS (সেন্সর-নির্ভর) |
| বিস্ফোরণ-প্রতিরোধী রেটিং |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| প্রবেশ সুরক্ষা |
আইপি৬৬/আইপি৬৮ |
| বিদ্যুৎ খরচ |
<2.5W (বিষাক্ত গ্যাস) / <4W (জ্বলন্ত গ্যাস) |
| স্ট্যান্ডার্ড আউটপুট |
৩-ক্যার 4-20mA, RS485 Modbus |
| রিলে আউটপুট |
৩টি রিলে (নিম্ন এলার্ম, উচ্চ এলার্ম, ত্রুটি এলার্ম) |
| সরবরাহ ভোল্টেজ |
১২-২৪ ভোল্ট DC |
| প্রদর্শন |
এলইডি |
| অপারেটিং তাপমাত্রা (Catalytic) |
-40°C থেকে +70°C |
| অপারেটিং আর্দ্রতা |
0-95% RH (অ-কন্ডেনসিং) |
| চাপ পরিসীমা |
৮৬-১০৬ কেপিএ |
| আবরণ উপাদান |
ডাই-কাস্ট অ্যালুমিনিয়াম (স্ট্যান্ডার্ড); এসএস ৩১৬ (ঐচ্ছিক) |
| ক্যাবল এন্ট্রি |
1 × 3/4 এনপিটি (বাঁদিকে) এবং 1 × এম 20 (ডানদিকে) |
| মাত্রা |
157.8 × 128.8 × 69.6 মিমি |
| ওজন |
1.0 কেজি |
| গ্যারান্টি |
১ বছর |
মূল দক্ষতা
- ১০০০ মিটার দূরত্ব- সেন্সর এবং ট্রান্সমিটার RS485 এর মাধ্যমে 1000 মিটার পর্যন্ত দূরে থাকতে পারে - কঠিন ইনস্টলেশনের জন্য অতুলনীয় নমনীয়তা।
- বিস্ফোরণ-প্রতিরোধী সার্টিফিকেট- আইইসিএক্স এবং এটিএক্স এক্স ডিবি আইআইসি টি 6 গিগাবাইট - জোন 1 এবং 2 বিপজ্জনক অঞ্চলের জন্য নিরাপদ।
- IP66/IP68 সুরক্ষা- ধুলোরোধী, শক্তিশালী জল জেট থেকে সুরক্ষিত, এবং ডুবযোগ্য.
- একাধিক আউটপুট বিকল্প- 4-20mA (3-ওয়্যার), RS485 Modbus, প্লাস বহিরাগত ডিভাইস নিয়ন্ত্রণের জন্য তিনটি রিলে।
- নিরাপদ কনফিগারেশন- চৌম্বকীয় লাঠি (অন্তর্ভুক্ত) বা ঐচ্ছিক রিমোট কন্ট্রোল - বিস্ফোরক বায়ুমণ্ডলে ঘরের খোলার প্রয়োজন নেই।
- স্থানীয় প্রদর্শন- এলইডি স্ক্রিন ট্রান্সমিটার অবস্থানে রিয়েল টাইম গ্যাস ঘনত্ব দেখায়।
- টেকসই নির্মাণ- ডাই-কাস্ট অ্যালুমিনিয়াম হাউজিং; ক্ষয়কারী সাইটের জন্য অস্থায়ী ইস্পাত 316 বিকল্প।
- সহজ ইনস্টলেশন- মাউন্টিং ক্রেট সরবরাহ করা হয়; স্ট্যান্ডার্ড ক্যাবল এন্ট্রি (এনপিটি এবং এম 20) ।
প্রস্তুতকারকের সম্পর্কে
শেঞ্জেন ইউয়ানটে টেকনোলজি কোং লিমিটেড (স্যাফেগাস)- ২০১০ সালে প্রতিষ্ঠিত, গ্যাস সনাক্তকরণ গবেষণা ও উন্নয়ন, উত্পাদন এবং বিক্রয় ক্ষেত্রে ১৬ বছরেরও বেশি অভিজ্ঞতার সাথে।পৌর প্রকৌশল, কৃষি, এবং গৃহস্থালী যন্ত্রপাতি।
মূল তথ্যঃ
- ISO9001, ISO45001, IECEx, ATEX, EMC অনুযায়ী সার্টিফাইড
- বার্ষিক উৎপাদন ক্ষমতাঃ > ৮০,০০০ ইউনিট
- সাধারণত ডেলিভারিঃ ৫-৭ কার্যদিবস
- 24/7 বিশ্বব্যাপী বিক্রয়োত্তর সহায়তা
- পণ্য পরিসীমাতে পোর্টেবল ডিটেক্টর, স্থির ট্রান্সমিটার, গ্যাস বিশ্লেষক, কন্ট্রোল প্যানেল, ডকিং স্টেশন এবং ক্যালিব্রেশন আনুষাঙ্গিক অন্তর্ভুক্ত।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: সেন্সরটি ট্রান্সমিটার থেকে কত দূরে থাকতে পারে?
A1: RS485 যোগাযোগ ব্যবহার করে 1000 মিটার পর্যন্ত।
প্রশ্ন ২: এসজি১০০-আর কি মিথেন ছাড়া অন্য গ্যাস সনাক্ত করতে পারে?
উত্তরঃ হ্যাঁ। এটি শত শত সেন্সর প্রকার সমর্থন করে - অনুঘটক (জ্বলন্ত), আইআর (সিও 2, সিএইচ 4), ইলেক্ট্রোকেমিক্যাল (বিষাক্ত), এবং পিআইডি (ভিওসি) । নির্দিষ্ট গ্যাস কনফিগারেশনগুলির জন্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন ৩ঃ ট্রান্সমিটারের কি ডিসপ্লে আছে?
উত্তরঃ হ্যাঁ, একটি এলইডি ডিসপ্লে ট্রান্সমিটার অবস্থানে রিয়েল-টাইম গ্যাস ঘনত্ব দেখায়।
প্রশ্ন ৪ঃ আমি কীভাবে বক্সটি না খোলার মাধ্যমে অ্যালার্ম সেটপয়েন্টগুলি সামঞ্জস্য করব?
A4: সরবরাহিত চৌম্বকীয় লাঠি ব্যবহার করুন (অ-প্রবেশকারী) বা ঐচ্ছিক রিমোট কন্ট্রোল - বিপজ্জনক এলাকায় নিরাপদ।
প্রশ্ন 5: কোন রিলে সরবরাহ করা হয়?
উত্তর: তিনটি রিলে - নিম্ন অ্যালার্ম, উচ্চ অ্যালার্ম, এবং ত্রুটি অ্যালার্ম। তারা সরাসরি বাহ্যিক হর্ন, স্ট্রোব লাইট, ফ্যান, বা solenoid ভালভ চালাতে পারেন।
প্রশ্ন ৬ঃ সুরক্ষা রেটিং কি?
A6: আইপি 66 (ধুলোরোধী, শক্তিশালী জল জেটগুলির বিরুদ্ধে সুরক্ষিত) এবং আইপি 68 (ডুবন্ত) ।
Q7: গ্যারান্টি সময়কাল কত?
উত্তরঃ ট্রান্সমিটার এবং সেন্সরের জন্য ১ বছর (সেন্সর ব্যবহারযোগ্য সামগ্রীর টাইপ অনুযায়ী ওয়ারেন্টি কম হতে পারে) ।
প্রশ্ন ৮: রিমোট সেন্সরের কি নিজস্ব পাওয়ার সাপ্লাই দরকার?
উত্তর ৮ঃ না, রিমোট সেন্সরকে রিমোট সেন্সর থেকে আরএস ৪৮৫ এর মাধ্যমে পাওয়ার দেয়া হয়।
প্রশ্ন ৯ঃ আমি কি সেন্সরটি একটি নল বা পাইপলাইনের ভিতরে ইনস্টল করতে পারি?
উত্তরঃ হ্যাঁ। রিমোট সেন্সরটি নল, স্ট্যাক বা পাইপগুলিতে ইনস্টল করার জন্য ডিজাইন করা হয়েছে - ট্রান্সমিটারটি বাইরে একটি অ্যাক্সেসযোগ্য, নিরাপদ জায়গায় থাকে।
প্রশ্ন ১০: SG100-R কি বিস্ফোরক বায়ুমণ্ডলের জন্য সার্টিফাইড?
উত্তর ১০ঃ হ্যাঁ, এটি জোন ১ এবং জোন ২ এর বিপজ্জনক এলাকার জন্য আইইসিইএক্স এবং এটিইএক্স এক্স ডিবি আইআইসি টি৬ গিগাবাইট সার্টিফিকেশন পেয়েছে।
স্ট্যান্ডার্ড প্যাকেজ সামগ্রী
- গ্যাস ডিটেক্টর - ১ ইউনিট
- চৌম্বকীয় যষ্টি - ১ টুকরা
- ব্যবহারকারীর ম্যানুয়াল (ইংরেজি) - ১টি কপি
- মানসম্মতি শংসাপত্র / গ্যারান্টি কার্ড - ১টি কপি
- মাউন্টিং ব্র্যাকেট - ১ সেট
- রিমোট কন্ট্রোল - ১ টুকরা
